Измерительные ленты
Образцовые (эталонные) измерительные ленты 3-го разряда Л5Н3–Л30Н3 для поверки рулеток, метроштоков и передачи единицы длины по государственной поверочной схеме. Шкала от 5 до 30 м, нержавеющая сталь, лазерная гравировка. ТУ BY 600199222.004-2009.
Эталон, которым поверяют инструмент
Образцовая измерительная лента 3-го разряда — звено государственной поверочной схемы для средств измерений длины: ею поверяют рулетки, метроштоки и другие рабочие средства измерений, а также передают единицу длины рабочим эталонам 4-го разряда (поверочная схема утверждена приказом Росстандарта № 2840 от 29.12.2018).
Покупают её те, кто поверяет сам: поверочные лаборатории и ЦСМ, метрологические службы нефтебаз и заводов, изготовители мерительного инструмента.
- Нержавеющая лента 16 мм, толщина 0,20–0,25 мм
- Шкала лазерной гравировкой, штрих 0,20 мм
- Диапазон измерений от 1 мм до полной длины

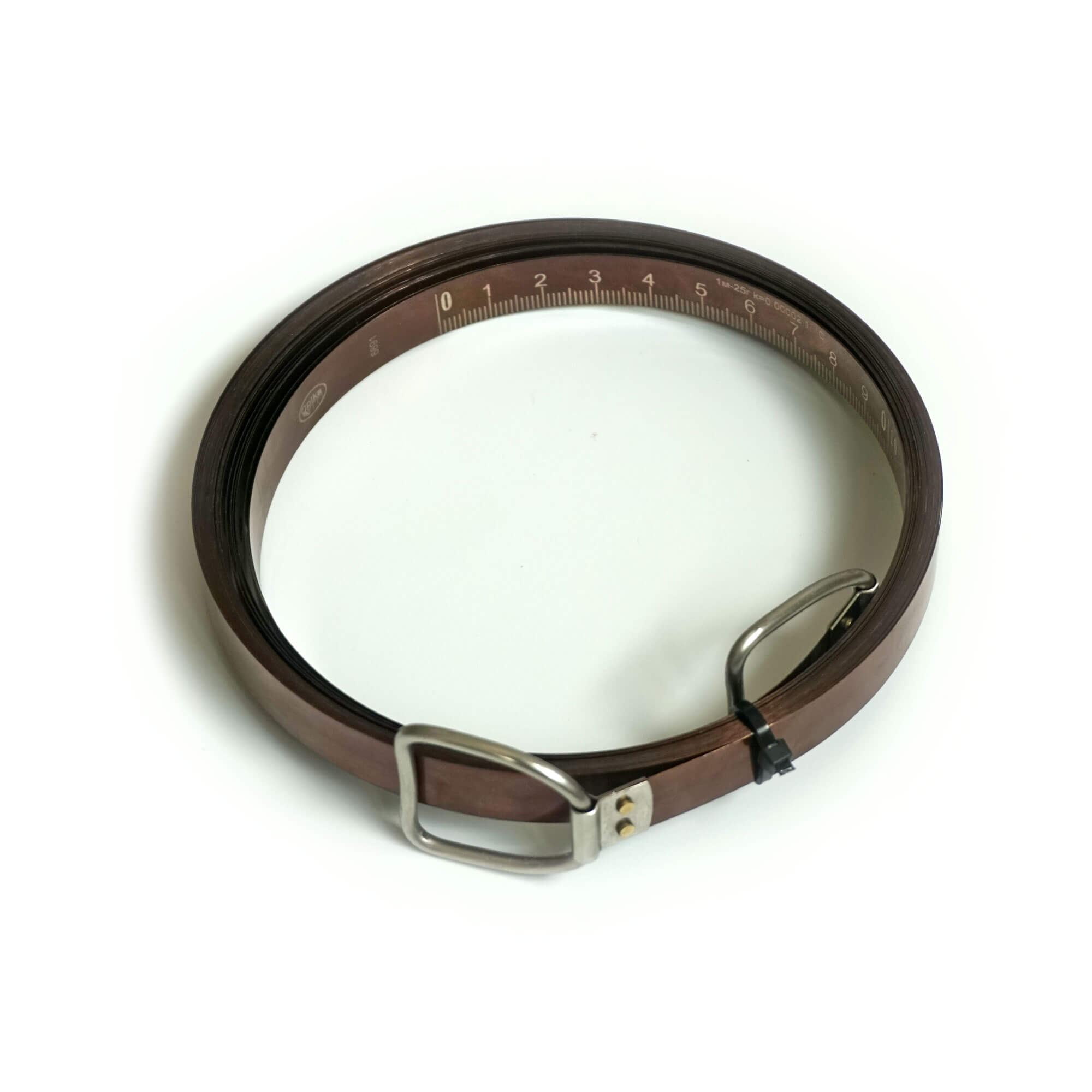

- Натяжные скобы на обоих концах
- Методика измерений МИ 1780-87
- Срок службы — не менее 2 лет
Точность
| Допускаемое отклонение интервала шкалы | Значение |
|---|---|
| Миллиметровый интервал | ±0,1 мм |
| Сантиметровый интервал | ±0,2 мм |
| Дециметровый интервал | ±0,3 мм |
| Вся шкала 5 м | ±0,5 мм |
| Перпендикулярность штрихов к кромке | не более 30′ |
| Прямолинейность рабочей кромки на 1 м | не более 0,5 мм |
Данные из паспорта ленты Л5Н3; цена деления шкалы — 1 мм.
Работа на компараторе
- Температура (20±3) °C, градиент не более 1 °C, влажность (60±20) %
- Выдержка на столе компаратора: 15 минут свободно, затем 1 час под нагрузкой
- Рабочее натяжение — 49,0 Н (груз 5 ± 0,1 кг)

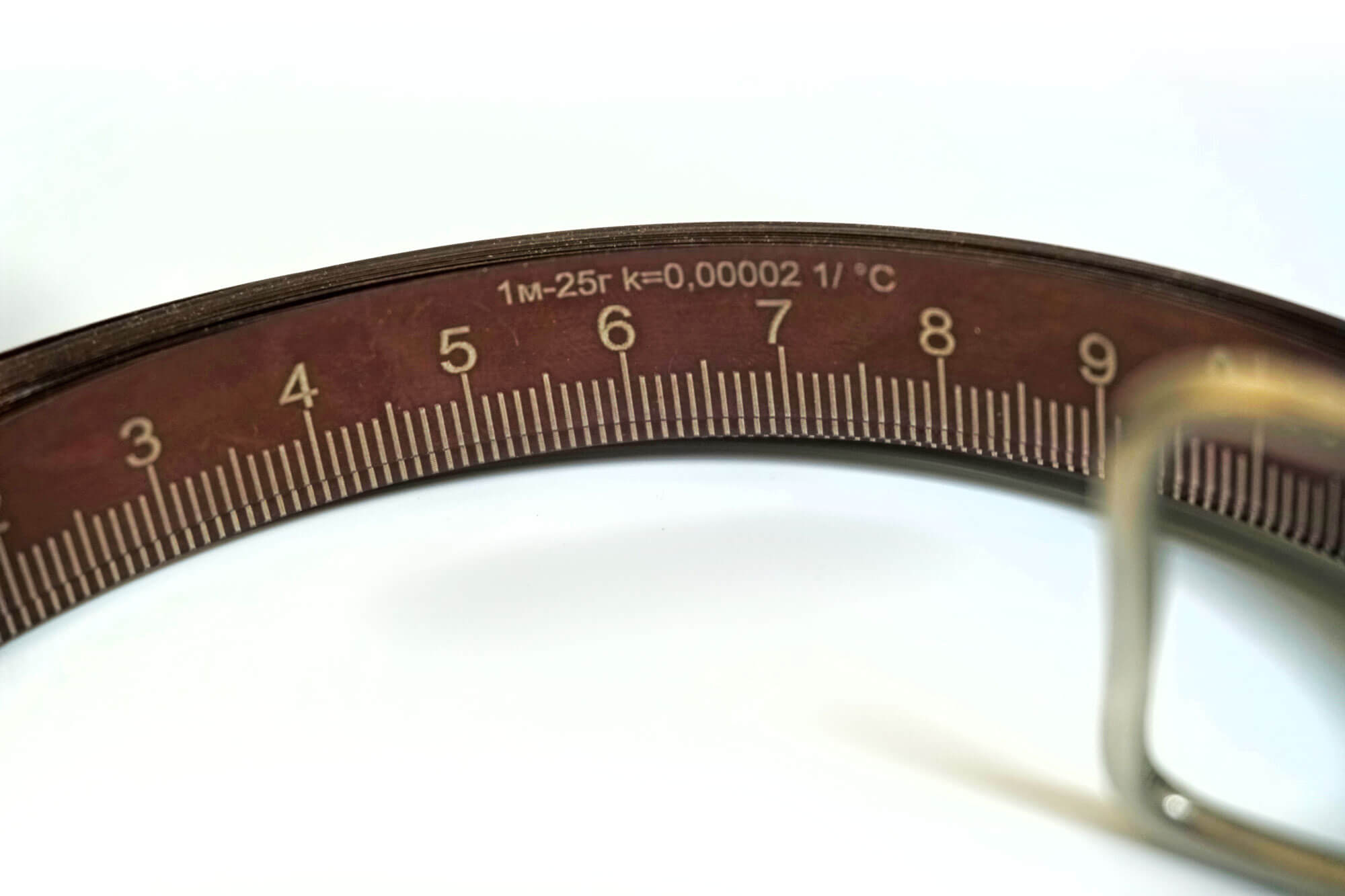

- Масса метра и коэффициент расширения k = 2·10⁻⁵ 1/°C выгравированы прямо на ленте — всё для температурной поправки под рукой
Как читать обозначение
Пример записи при заказе: Л5Н3 ТУ BY 600199222.004-2009
Лента, деревянный футляр, паспорт. Транспортируется и хранится в свёрнутом виде в футляре.
Рулетки измерительные, метроштоки, эталоны 4-го разряда — всё в диапазоне до длины шкалы ленты.
Каждая лента изготавливается и аттестуется под заказ — уточняйте срок изготовления при заявке.
Модельный ряд
Л5Н3
Шкала 5 м, диапазон измерений 0,001–5 м.
569 BYN
Л10Н3
Шкала 10 м, диапазон измерений 0,001–10 м.
739 BYN
Л20Н3
Шкала 20 м, диапазон измерений 0,001–20 м.
1249 BYN
Л30Н3
Шкала 30 м, диапазон измерений 0,001–30 м.
1624 BYN
