Нониусные ленты с упорами
Нониусные ленты с упорами для прямого измерения линейных размеров и расстояний между плоскопараллельными поверхностями. Девять длин шкалы от 300 до 5000 мм, отсчёт 0,1 мм, нержавеющая лента с лазерной гравировкой.
Прямой замер от 300 мм до 5 метров
Ленты серии Л300–Л5000 измеряют расстояние между двумя плоскопараллельными поверхностями. Неподвижный упор задаёт начало измерения, а каретка с подвижным упором и нониусом фиксирует второй край.
- Девять длин шкалы: от 300 до 5000 мм
- Отсчёт по нониусу — 0,1 мм
- Допускаемая погрешность — ±0,3 мм
- Нержавеющая лента с лазерной шкалой
Прижать неподвижный упор к первой ограничивающей поверхности и расправить ленту без перегибов.
Переместить каретку до лёгкого соприкосновения подвижного упора со второй поверхностью.
Определить целые миллиметры по основной шкале и дробную часть размера по нониусу.
Каретка и измерительные упоры

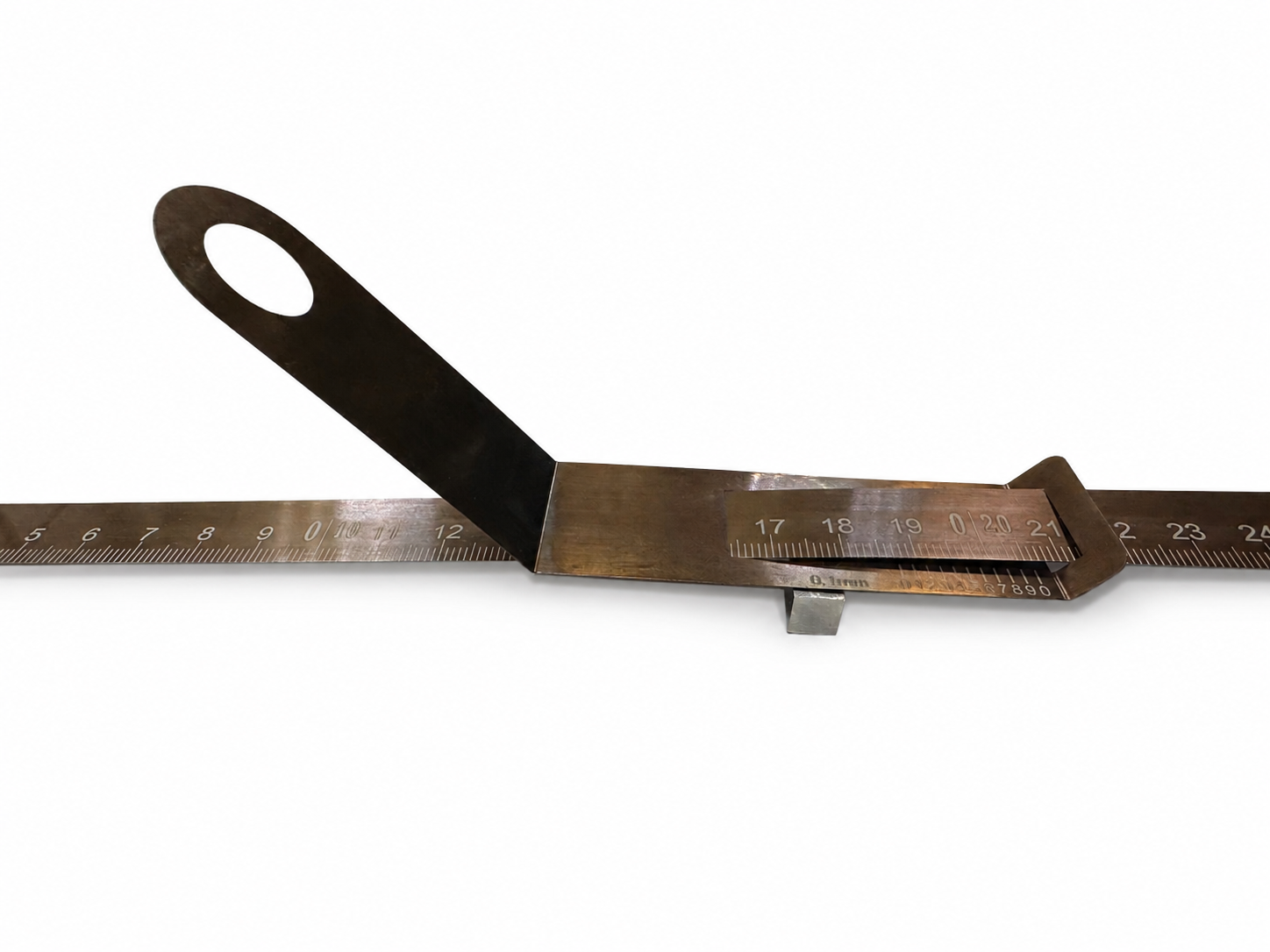

Подвижная каретка совмещает упор с измеряемой поверхностью. Целые миллиметры считываются по основной шкале, дробная часть — по нониусу с отсчётом 0,1 мм.

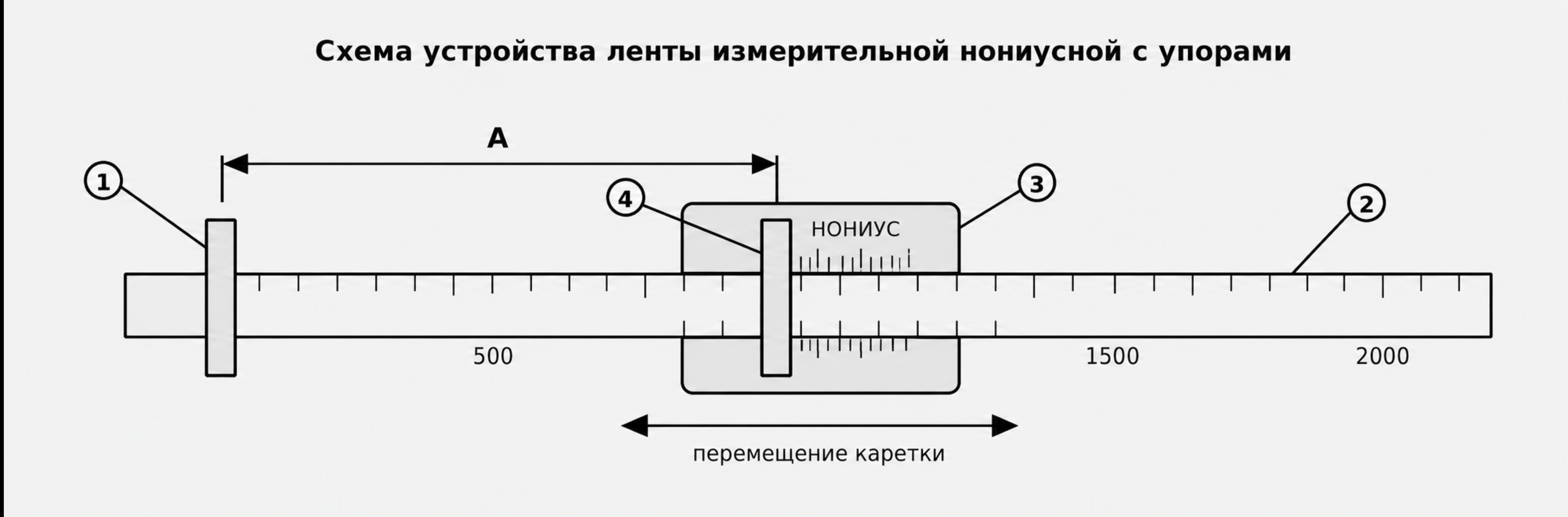

1 — неподвижный упор; 2 — лента; 3 — каретка с нониусом; 4 — подвижный упор.
Технические характеристики серии
| Характеристика | Значение |
|---|---|
| Начальная / конечная отметка шкалы | 0 / 300–5000 мм, по модели |
| Цена деления основной шкалы | 1 мм |
| Значение отсчёта по нониусу | 0,1 мм |
| Предел допускаемой абсолютной погрешности | ±0,3 мм |
| Сечение измерительной ленты | 16 × 0,2 мм |
| Материал / нанесение шкалы | нержавеющая сталь / лазерная гравировка |
| Температура эксплуатации | от −40 до +40 °C |
Лента предназначена для прямого измерения между поверхностями. Она не используется для измерения диаметра или длины окружности охватыванием изделия. Из-за конструкции упоров минимальный непосредственно измеряемый размер больше нуля.
Лента выбранной длины, паспорт и упаковка. Гарантийный срок эксплуатации — 12 месяцев.
Л300
Шкала 0–300 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л500
Шкала 0–500 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л1000
Шкала 0–1000 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л1500
Шкала 0–1500 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л2000
Шкала 0–2000 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л2200
Шкала 0–2200 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л3000
Шкала 0–3000 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л4000
Шкала 0–4000 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
Л5000
Шкала 0–5000 мм · отсчёт по нониусу 0,1 мм · погрешность ±0,3 мм · нержавеющая лента 16 × 0,2 мм
